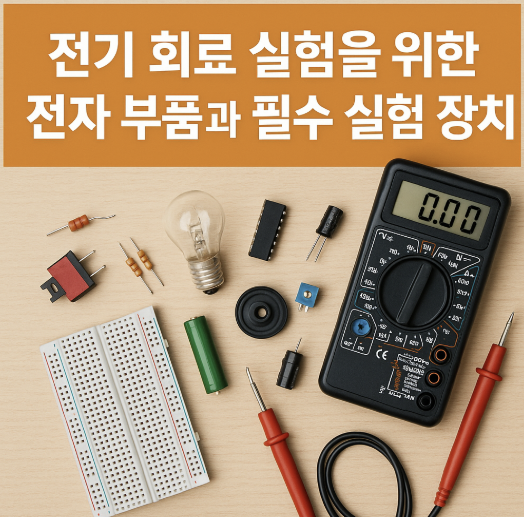

전기 회로 실험은 전자공학의 기초를 다지는 핵심 과정으로, 다양한 전자 부품과 실험 장치가 필요합니다. 본 글에서는 전기 회로 구성에 필수적인 저항, 콘덴서, 트랜지스터 등 기본 전자 부품과 실험에 필요한 멀티미터, 브레드보드, 전원 공급 장치 등 주요 장비를 상세히 안내합니다. 각 부품의 기능과 역할, 그리고 실험 장치의 올바른 사용법을 체계적으로 설명하여 효과적인 회로 실험 수행을 지원합니다.
전기 회로 실험의 기본 개념과 준비 사항
전기 회로 실험은 전기 흐름의 원리를 이해하고 다양한 회로 구성을 통해 전자 부품의 특성을 직접 관찰하는 과정입니다. 실험을 시작하기 전에 필요한 부품과 장비를 정확히 파악하고 준비하는 것이 중요합니다. 기본 전자 부품인 저항, 콘덴서, 다이오드, 트랜지스터 등은 각각 특정 전기적 기능을 수행하며, 이들의 조합으로 다양한 회로가 구성됩니다. 실험 장치로는 회로 조립을 위한 브레드보드, 전압과 전류 측정을 위한 멀티미터, 그리고 안정적인 전원 공급을 위한 전원 공급 장치 등이 필수적입니다. 본 서론에서는 전기 회로 실험에 필요한 기본 준비 과정과 안전 수칙을 간략히 설명합니다.
필수 전자 부품과 실험 장치, 그리고 사용법
저항은 전류의 흐름을 조절하는 부품으로, 색 코드로 표시된 저항값을 확인하여 적절한 저항을 선택해야 합니다. 콘덴서는 전하를 저장하는 역할을 하며, 전해 콘덴서와 세라믹 콘덴서 등 종류별 특성을 이해하는 것이 중요합니다. 다이오드는 전류가 한 방향으로만 흐르도록 제어하며, LED는 발광 다이오드로 회로 상태 표시용으로 사용됩니다. 트랜지스터는 전류 증폭과 스위칭 기능을 수행하며, NPN과 PNP 타입이 있습니다.
브레드보드는 납땜 없이 전자 부품을 연결할 수 있는 실험용 보드로, 실험 설계와 수정이 용이합니다. 멀티미터는 전압, 전류, 저항 등을 측정하는 다기능 장비로, 정확한 측정을 위해 올바른 모드 설정이 필요합니다. 전원 공급 장치는 직류 전원을 안정적으로 공급하며, 전압과 전류를 조절할 수 있는 기능이 있습니다. 실험 시에는 부품의 극성과 연결 상태를 정확히 확인하고, 회로의 안전성을 위해 전원 연결 전에 점검을 철저히 해야 합니다. 또한, 회로 설계에 따라 적절한 부품을 선택하고, 실험 결과를 체계적으로 기록하여 분석하는 것이 중요합니다.
전기 회로 실험 성공을 위한 핵심 팁과 안전 관리
전기 회로 실험에서는 실험 장비와 부품의 정확한 사용과 함께 안전 관리가 가장 중요합니다. 부품 연결 시 극성을 반드시 확인하고, 전압과 전류가 허용 범위를 초과하지 않도록 주의해야 합니다. 멀티미터 사용 시에는 올바른 측정 모드를 선택하고, 실험 중 전원 공급 장치의 출력 상태를 지속적으로 점검해야 합니다. 또한, 실험 공간은 정돈되어 있어야 하며, 불필요한 전선이나 도구는 제거하여 사고 위험을 줄여야 합니다. 실험 후에는 장비를 꺼내어 안전하게 보관하고, 부품의 손상 여부를 확인하는 습관을 갖추는 것이 좋습니다. 이러한 기본 수칙을 철저히 지키면, 전기 회로 실험에서 정확하고 신뢰할 수 있는 결과를 얻을 수 있습니다.
